Wand - Montage der Lademodule

Diese Anleitung bietet Ihnen eine Schritt für Schritt Anweisung zur Montage der Lademodule des Aqueduct Ladesystems an einer Wand, egal ob indoor oder outdoor.
Veröffentlicht am
June 6, 2024

Übersicht

  1. Befestigungsmaterial und Werkzeug
  2. Schritt für Schritt Anleitung
  3. Hinweise zur Verlegung der Verbindungskabel
  4. Video Tutorial

1. Befestigungsmaterial und Werkzeug

Für die Installation der Module verwenden Sie bitte das mitgelieferte Befestigungsmaterial, das sich in der Verpackung der Module befindet. Zusätzlich benötigen Sie weiteres Werkzeug.

Befestigungsmaterial in der Modulverpackung:

  • 3x RW40 Senkkopfschrauben
  • 3x 8er Dübel

Benötigtes Werkzeug:

  • RW40 Schraubendreher
  • Schlagbohrer mit 8 mm Durchmesser Bohrer
  • Meterstab
  • Wasserwaage

2. Schritt für Schritt Anleitung

Bevor Sie mit der Montage der Module starten, berücksichtigen Sie bitte die spätere Erweiterbarkeit.

Hinweis: Bei großen Parkplatzanlagen sollte immer etwas “Luft” zwischen den Systemen gelassen werden, damit weitere Lademodule hinten an bestehende Systeme angeschlossen werden können.

Nachdem Sie das geprüft haben, befolgen Sie bitte folgende Schritte zur Wandmontage:

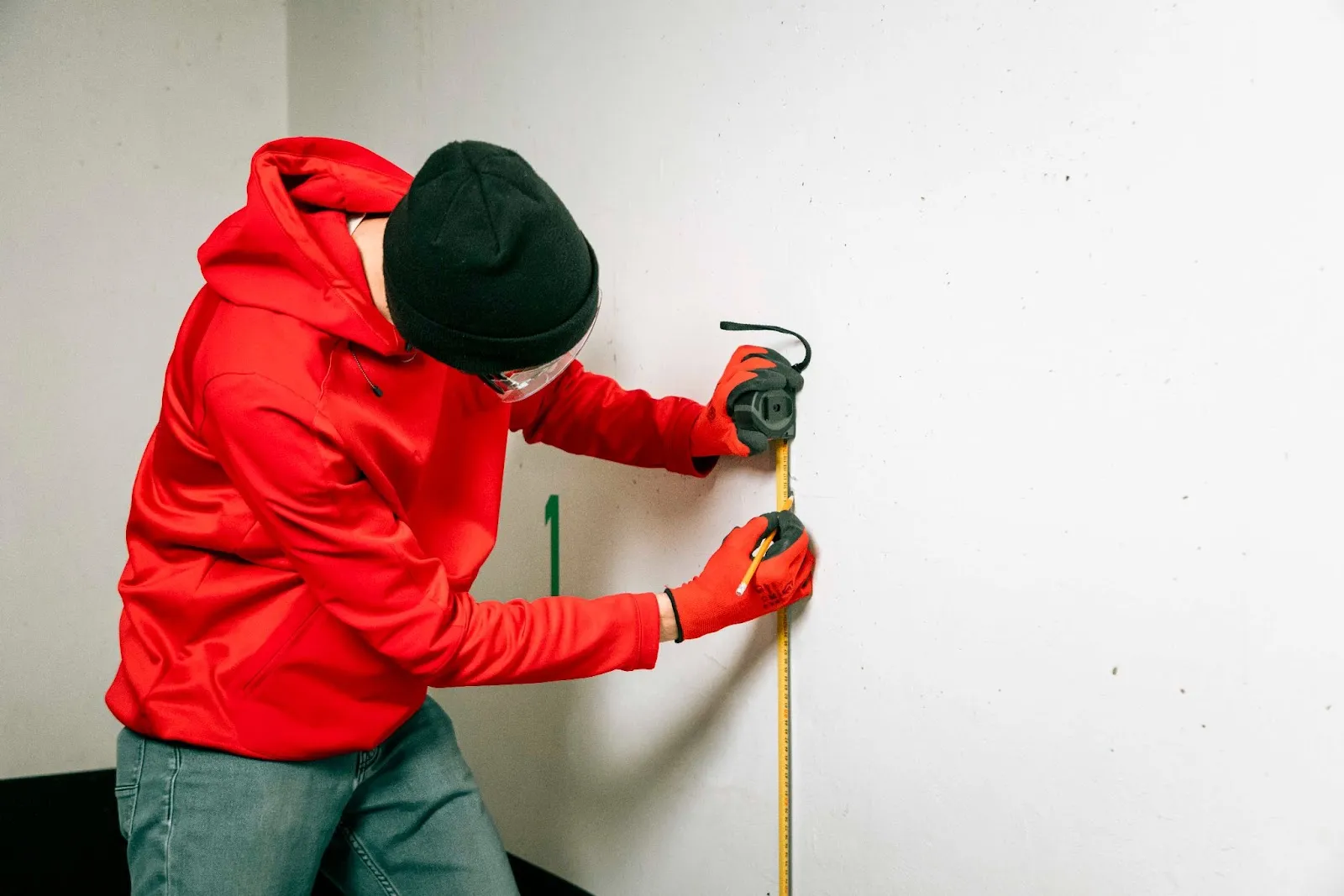

1. Für das erste Lademodul (Startmodul) kennzeichnen Sie in der Mitte des Parkplatzes bzw. an einer beliebigen Position an der Wand des Parkplatzes die Stelle für das untere Bohrloch bei der Wandhalterplatte.


Wir empfehlen einen Abstand vom Boden zum untersten Bohrloch von 0.8 m - 1,5 m.

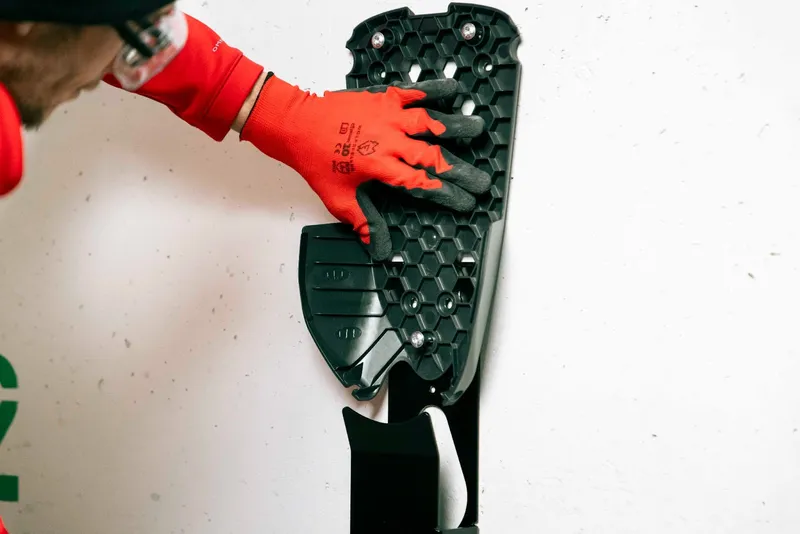

2. Halten Sie die Wandhalterungsplatte so an die Wand, dass das untere Loch der Durchgangslöcher an der angezeichneten Markierung ist.

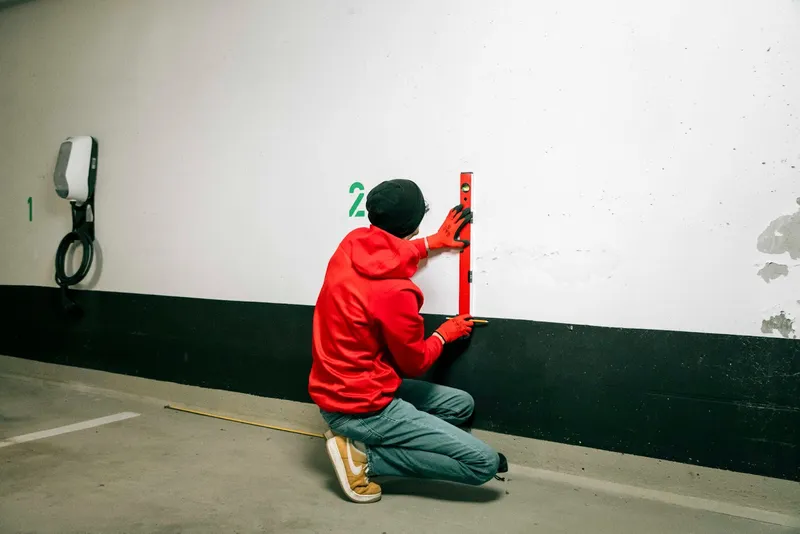

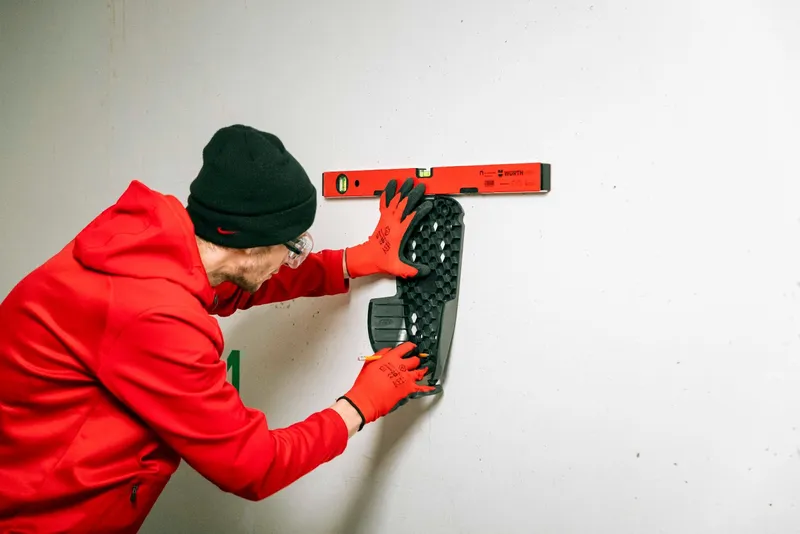

3. Danach richten Sie mit der Wasserwaage die oberen zwei Bohrlöcher aus.

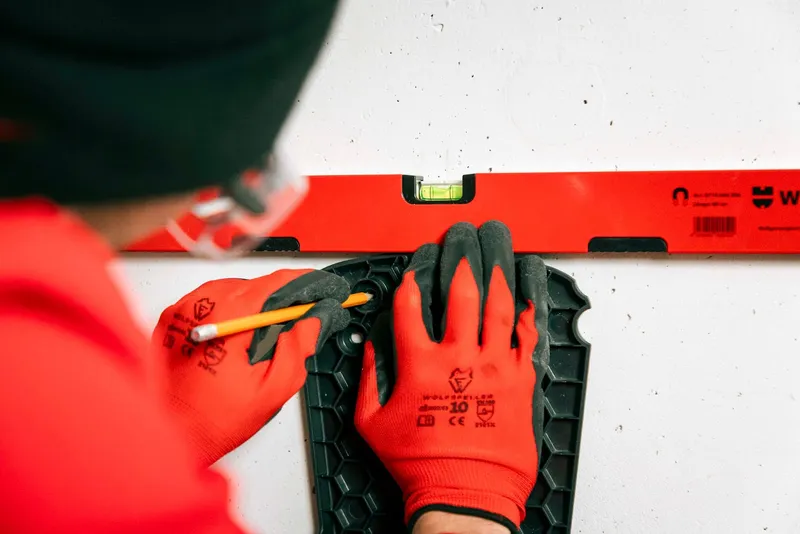

Zeichnen Sie die oberen 2 Löcher an und prüfen Sie nochmals mit der Wasserwaage.
Prüfen Sie den Abstand der beiden oberen Löcher (100 mm) und vom unteren zu dem oberen Löchern (265 mm).

4. Sobald Sie die Bohrlöcher für die Wandhalterungsplatte des Startmoduls gekennzeichnet haben, können Sie nun die Bohrlöcher für die Wandhalterungplatten der Erweiterungsmodule zeichnen.


Hier empfehlen wir einen Abstand von 2,50 m zum vorherigen Modul.
Führen Sie alle zuvor beschriebenen Schritte aus.

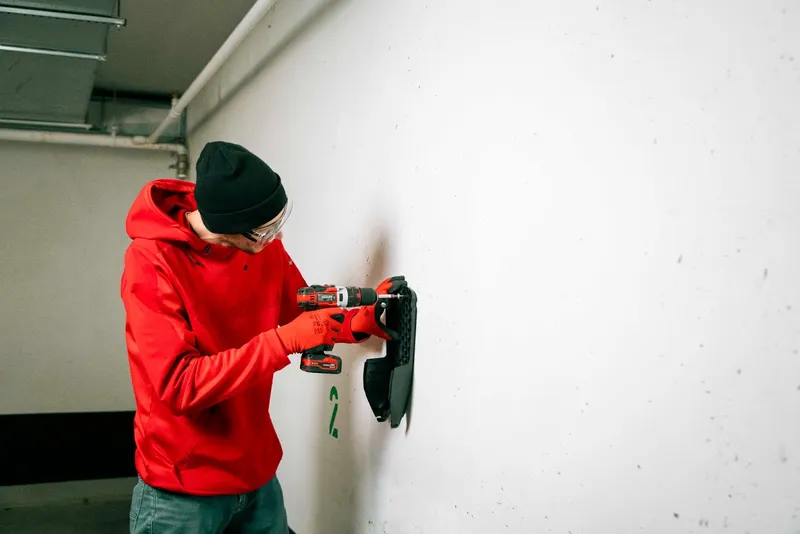

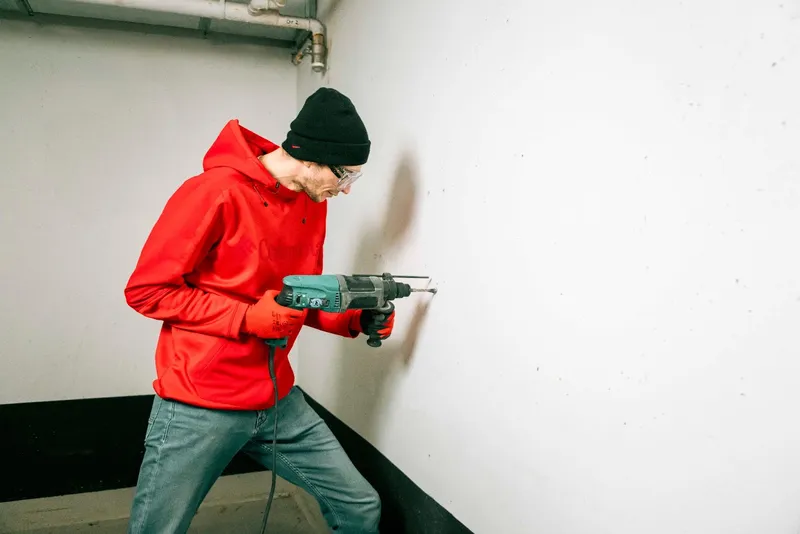

5. Bohren Sie die gekennzeichneten Löcher mit dem 8 mm Schlagbohrer.

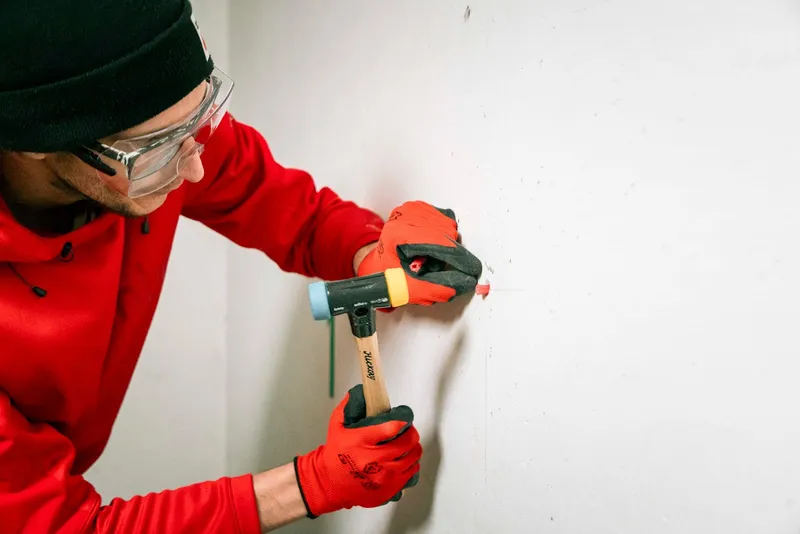

6. Geben Sie die beigelegten Dübel in die Bohrlöcher.

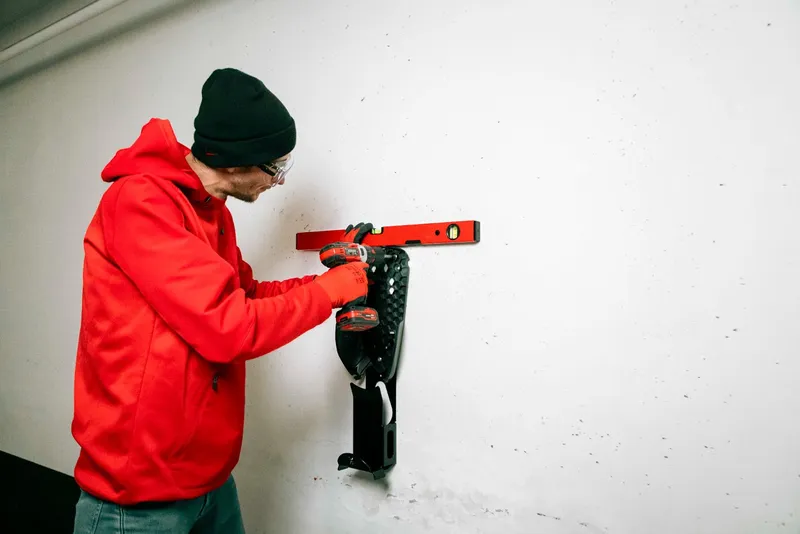

7. Halten Sie die Wandhalterungsplatte an die Bohrlöcher und montieren Sie diese mit den drei beigelegten Senkkopfschrauben.

Hinweis: Wenn Sie zusätzlich eine Kabelhalterung montieren möchten, ziehen Sie die Schrauben noch nicht ganz fest.

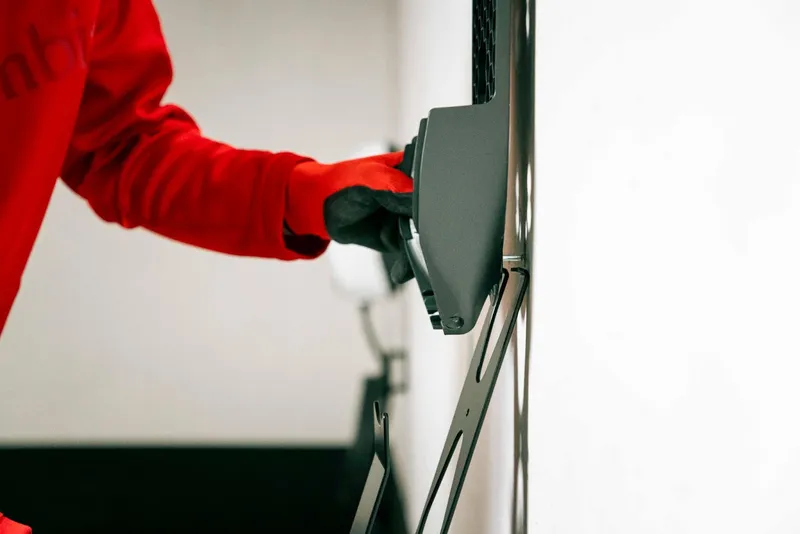

8. Wenn Sie eine Kabelhalterung montieren möchten, befestigen Sie diese mit dem oberen Haken an den sechseckigen Löchern der Wandhalterungsplatte. Im Anschluss ziehen Sie die Schrauben fest.

9. Stecken Sie nun die Verbindungskabel an die Module an.

Hinweis: Achten Sie hierbei auf die Farbkodierung an den Modulen und an den Steckern der Verbindungskabel.

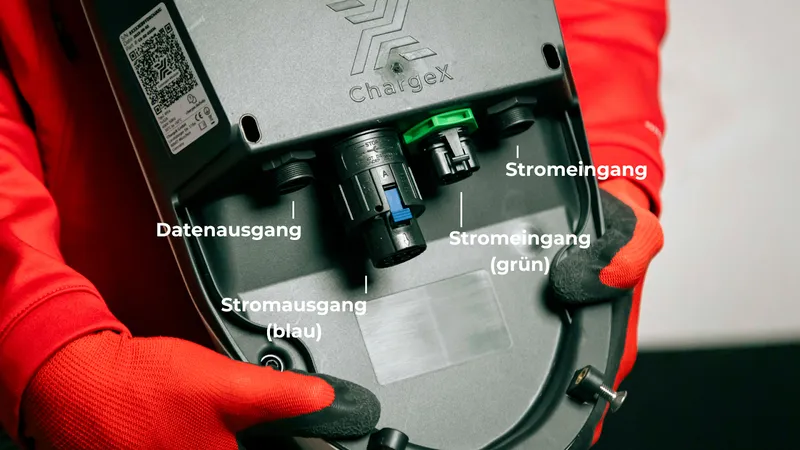

Farbkodierung Startmodul

Farbkodierung Erweiterungsmodul

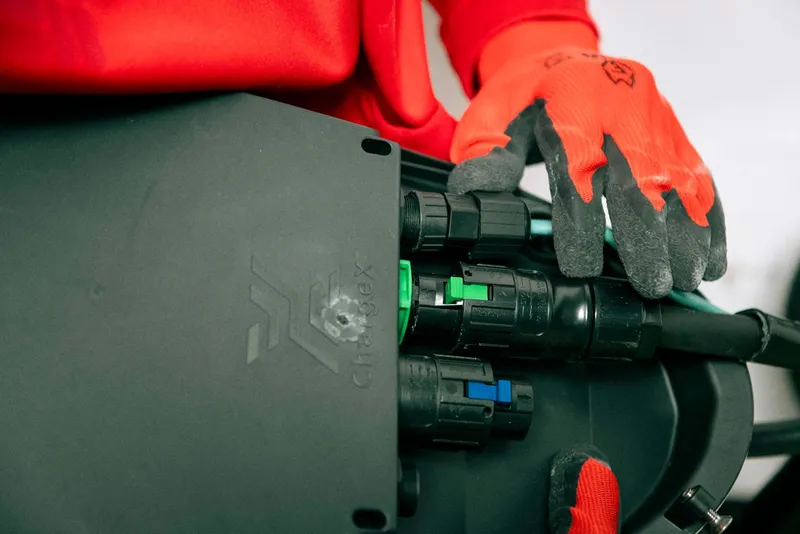

Hinweis: Das Einklipsen der Stromstecker muss hörbar sein. Achten Sie zudem darauf, dass die Datenstecker gerade und handfest eingedreht werden.

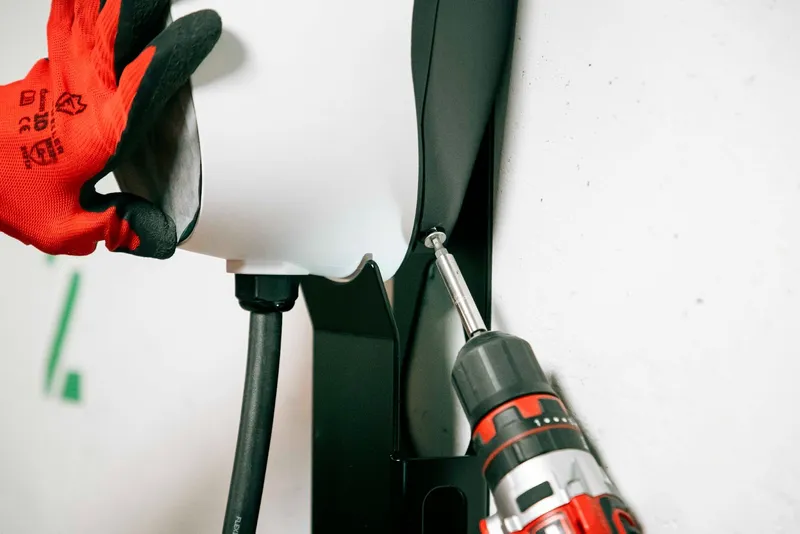

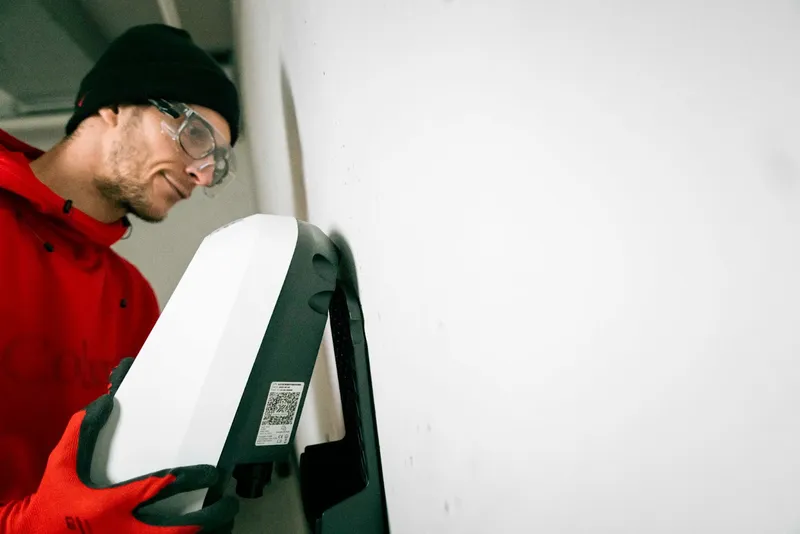

10. Nachdem Sie das Verbindungskabel angesteckt haben, haken Sie das Modul oben an der Wandhalterungsplatte ein. Im Anschluss ziehen Sie die Schrauben unten am Modul fest.

3. Hinweise zur Verlegung der Verbindungskabel

Bitte beachten Sie die folgenden Aspekte bei der Verlegung der Verbindungskabel:

  • Wenn Sie einen Kabelkanal montieren, sollte dieser mindestens eine Maße von 60x90 mm haben.
  • Gewährleisten Sie einen einfachen und nachträglichen Aus- und Einbau von Verbindungskabel.
  • Verlegen Sie die Verbindungskabel nicht zu stramm, da man etwas Bewegungsspielraum benötigt, um ein einfaches Einhängen der Module an den Wandhalterungsplatten zu gewährleisten.
    Wenn dies nicht beachtet wird, kann es vorkommen, dass beim Versuch, das Modul über den Montagehaken auf die Wandhalterungsplatte zu setzen, die Stecker sich wegen der Zugbelastung von selbst lösen.
  • Unter keinen Umständen dürfen die Verbindungskabel bearbeitet oder geöffnet werden. Andernfalls entfällt die Gewährleistung.

4. Video Tutorial

Die einzelnen Schritte für die Wandmontage der Lademodule haben wir für Sie in einem Video zusammengefasst.
