Für die Installation der Module verwenden Sie bitte das mitgelieferte Befestigungsmaterial, das sich in der Verpackung der Stelen befindet. Zusätzlich benötigen Sie weiteres Werkzeug.
Befestigungsmaterial in der Stelenverpackung:
Benötigtes Werkzeug:

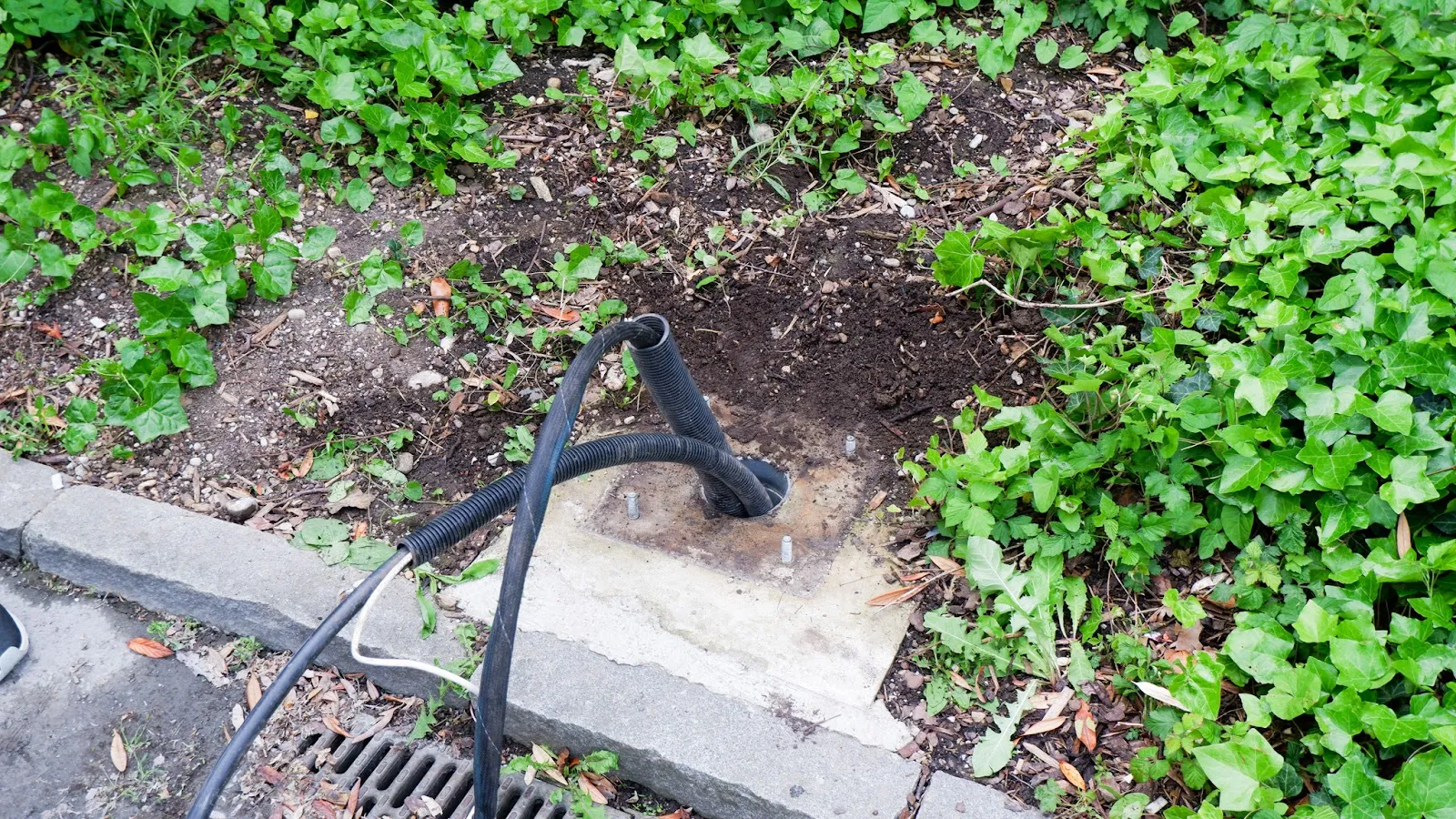

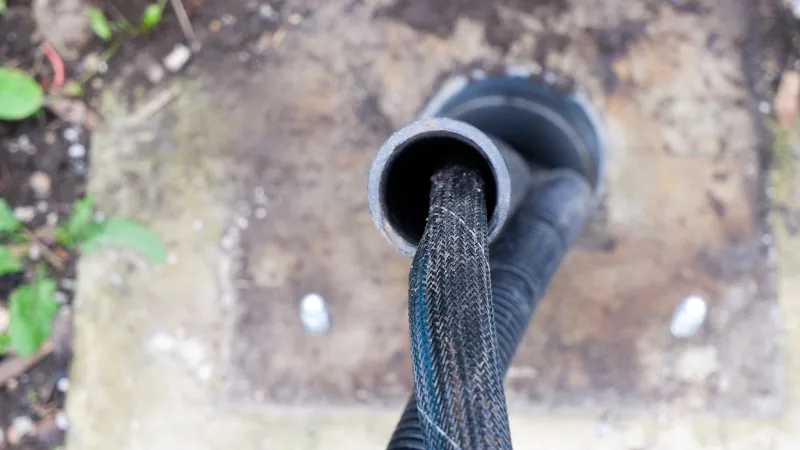

Hierfür wird ein Pfahlfundament mit den Maßen 40x40x80 cm und zwei Leerrohre mit mindestens 80 mm Innendurchmesser für eingehende und ausgehende Verbindungskabel empfohlen. Die genauen Spezifikationen hängen jedoch von den Gegebenheiten vor Ort ab.
Hinweis: Achten Sie darauf, dass Sie Leerrohre mit genügend großem Innendurchmesser verwenden, damit an den Verbindungskabeln die Stecker nicht abmontiert werden müssen.
An einer Stele können zwei Module gegenüberliegend montiert werden. Nachdem das Fundament fertiggestellt worden ist, können Sie mit der Montage der Stele beginnen.
Befolgen Sie bitte folgende Schritte zur Stelenmontage:

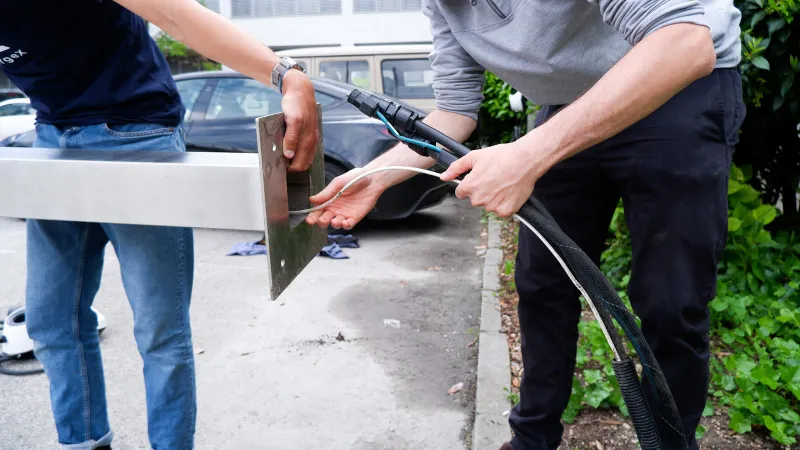

1. Führen Sie die Kabel durch die untere Öffnung der Stele und stellen Sie sie im Anschluss auf.

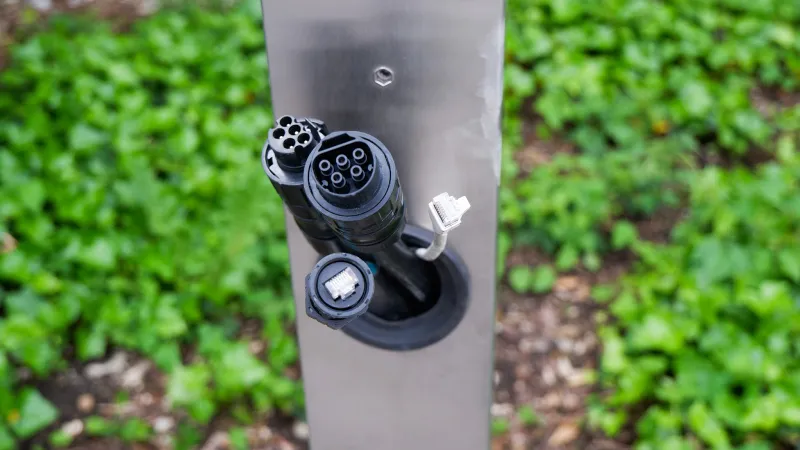

2. Führen Sie die Kabel durch das Durchgangsloch.

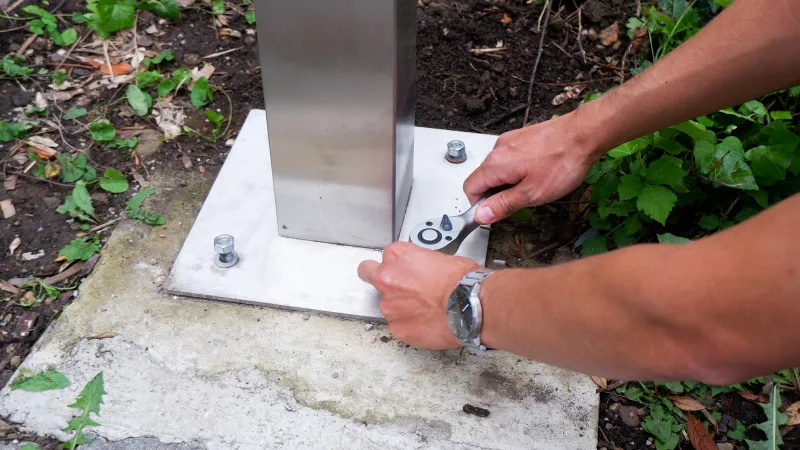

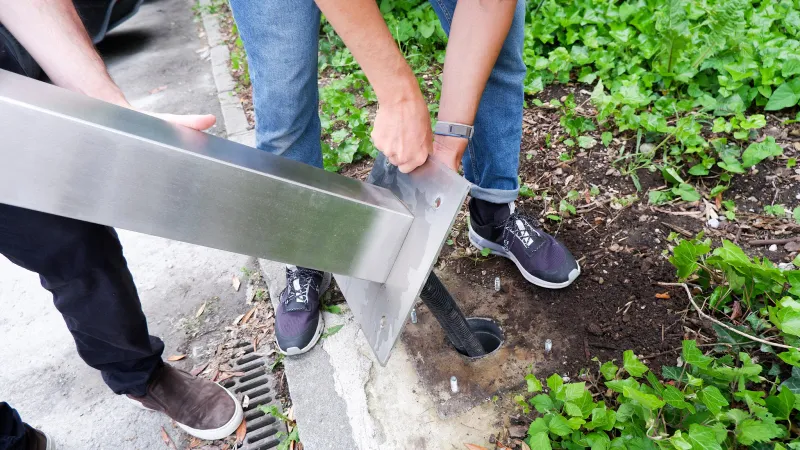

3. Befestigen Sie die Stele, indem Sie die vier Fixanker unten an den vorgesehenen Löchern hineindrehen und festziehen.

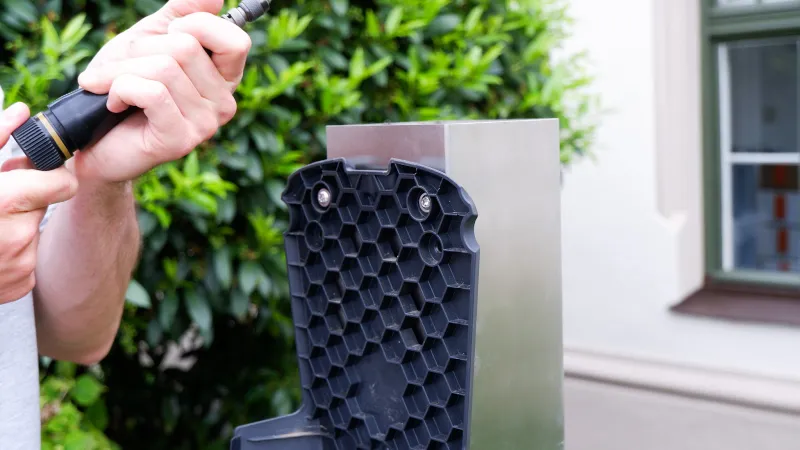

4. Die Stele verfügt über eingepresste Gewinde, die für die Montage der Wandhalterungsplatte vorgesehen sind. Halten Sie die Wandhalterungsplatte mit den Löchern an die vorgesehenen Gewinde und montieren Sie diese mit den drei beigelegten Flachkopfschrauben.
Hinweis: Wenn Sie zusätzlich eine Kabelhalterung montieren, ziehen Sie die Schrauben noch nicht ganz fest.

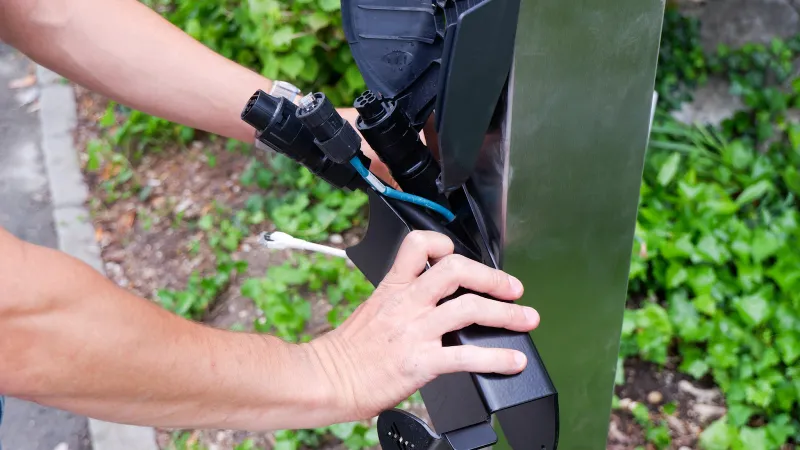

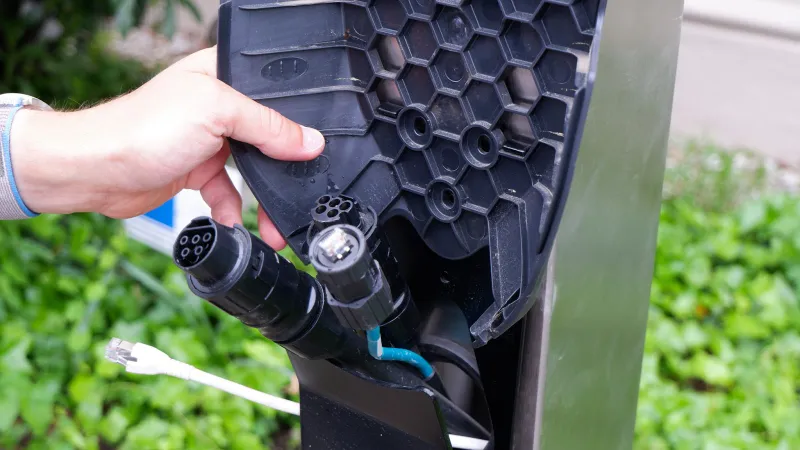

5. Falls Sie eine Kabelhalterung montieren möchten, führen Sie zunächst die herausstehenden Kabel durch das Loch der Kabelhalterung.

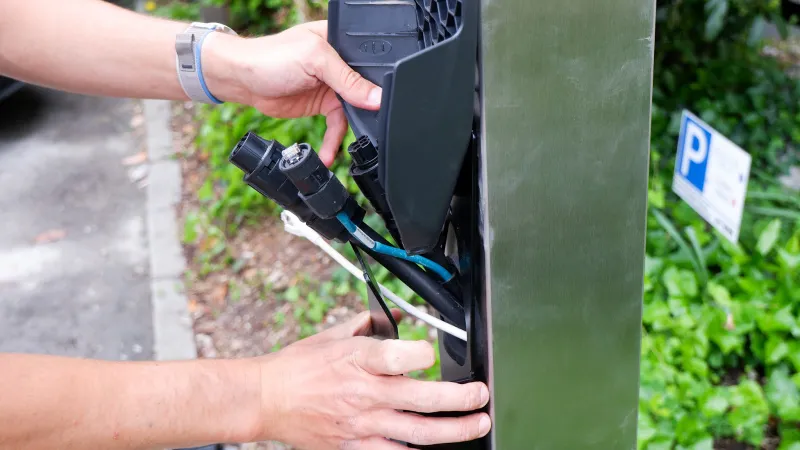

Halten Sie die Kabelhalterung etwas schräg und drehen Sie sie im Anschluss senkrecht ein.
Befestigen Sie die Kabelhalterung mit dem oberen Haken an den sechseckigen Löchern der Wandhalterungsplatte.
Danach können Sie die Flachkopfschrauben für die Wandhalterungsplatte festziehen.

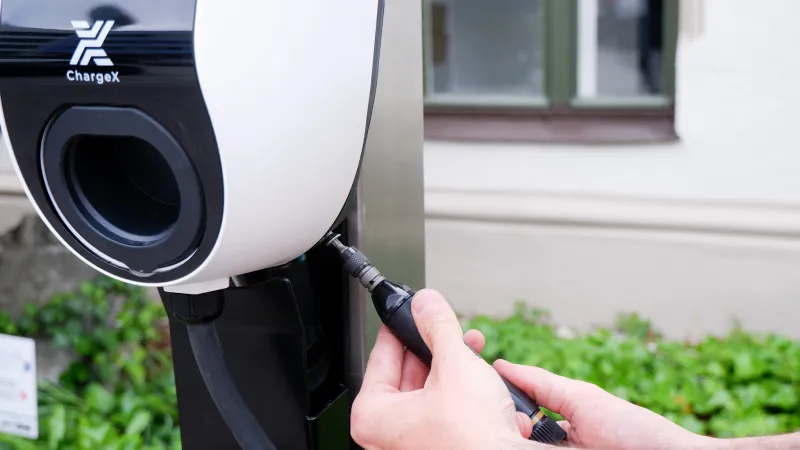

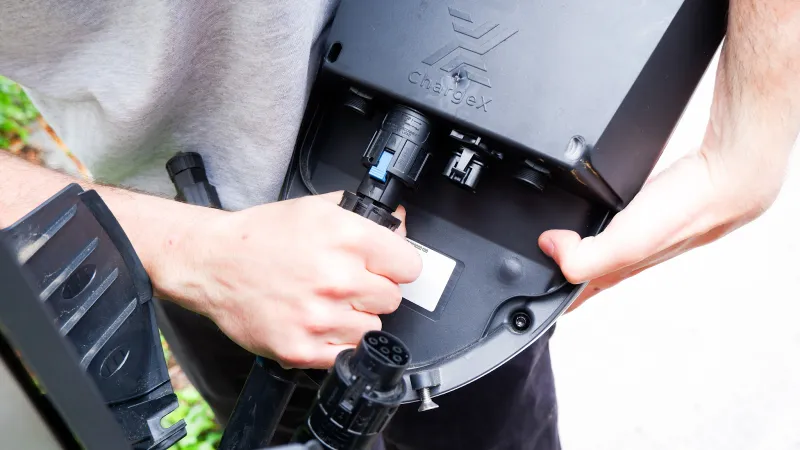

6. Stecken Sie nun die Verbindungskabel an die Module an.
Hinweis: Achten Sie hierbei auf die Farbkodierung an den Modulen und an den Steckern der Verbindungskabel.

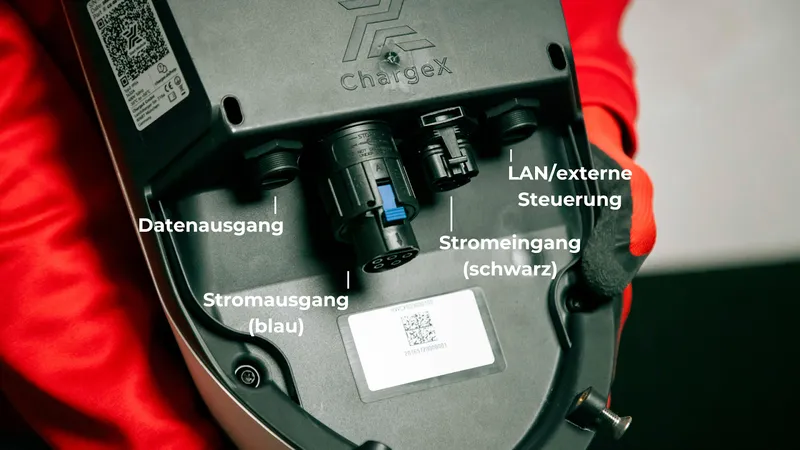

Farbkodierung Startmodul
Farbkodierung Erweiterungsmodul
Hinweis: Ein Einklipsen der Stromstecker muss hörbar sein.

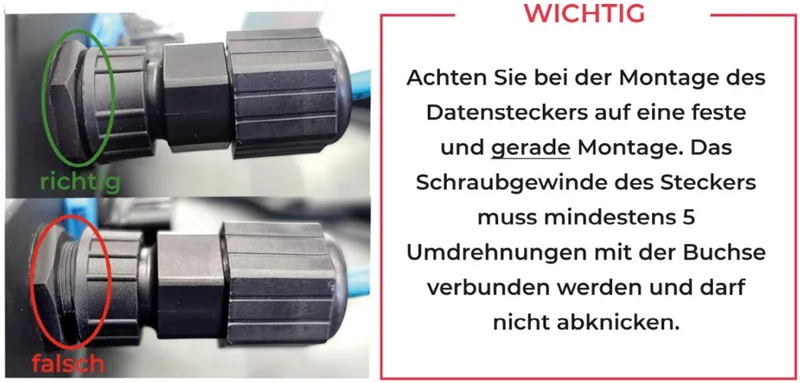

Achten Sie zudem darauf, dass die Datenstecker gerade und handfest eingedreht werden.

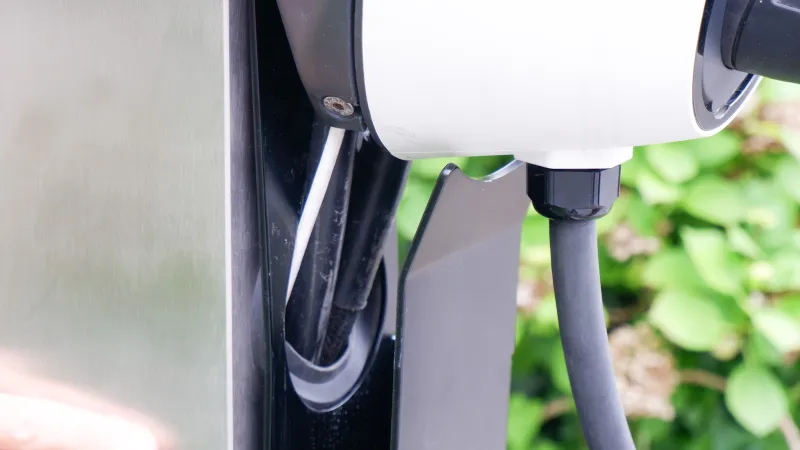

7. Nachdem Sie das Verbindungskabel angesteckt haben, haken Sie das Modul oben an der Wandhalterungsplatte ein. Im Anschluss ziehen Sie die Schrauben unten am Modul fest.
Bitte beachten Sie die folgenden Aspekte bei der Verlegung der Verbindungskabel:
